Токарные резьбовые резцы со сменными пластинами для обработки наружных резьб до шага 24 мм и внутренних резьб, начиная с диаметра М7. Резцы различных сечений и длин, твердосплавные пластины различных конструктивных исполнений – однозубые пластины, многозубые высокопроизводительные гребенки, принципиально новая конструкция с 6-ю независимыми режущими зубьями V6. Твердосплавные пластины с покрытиями TiAlN, TiN, TiCN для обработки сталей, закаленных сталей, нержавеющих сталей, титана, алюминия и жаропрочных сплавов.
Базовая форма
| Размер пластины |
Шаг |
Обозначение пластин |
Размеры мм |
Опорная пластина |
|
| IC |
L mm |
mm |
tpi |
Правая RH |
Левая LH |
r |
X |
Y |
Правая RH |
Левая LH |
Державка |
| 1/4" |
11 |
0.5-1.5 |
48-16 |
2ERA55VKX |
2ELA55VKX |
0.05 |
0.8 |
0.9 |
- |
- |
NL...-2(LH) |
| 3/8" |
16 |
0.5-1.5 |
48-16 |
3ERA55VKX |
3ELA55VKX |
0.05 |
0.8 |
0.9 |
YE3 |
YI3 |
AL...-3(LH) |
| 1.75-3.0 |
14-8 |
3ERG55VKX |
3ELG55VKX |
0.21 |
1.2 |
1.7 |
| 0.5-3.0 |
48-8 |
3ERAG55VKX |
3ELAG55VKX |
0.07 |
1.2 |
1.7 |
|
3/8"
SCB
|
16 |
0.5-1.5 |
48-16 |
3JERA55VKX |
|
0.05 |
0.6 |
0.8 |
YE3 |
- |
AL...-3 |
| 1.75-3.0 |
14-8 |
3JERG55VKX |
|
0.21 |
1.1 |
1.5 |
| 0.5-3.0 |
48-8 |
3JERAG55VKX |
|
0.07 |
0.9 |
1.5 |
| 1/2" |
22 |
3.5-5.0 |
7-5 |
4ERN55VKX |
4ELN55VKX |
0.43 |
1.7 |
2.5 |
YE4 |
YI4 |
AL...-4(LH) |
| 5/8" |
27 |
5.5-6.0 |
4.5-4 |
5ERQ55VKX |
5ELQ55VKX |
0.60 |
2.0 |
2.9 |
YE5 |
YI5 |
AL...-5(LH) |
U тип
| Размер пластины |
Шаг
|
Обозначение пластин |
Размеры, мм |
Опорная пластина
|
Державка |
| IC |
L, mm |
mm |
tpi |
Правая +Левая RH + LH
|
r |
X |
Y |
Правая RH |
Левая LH |
|
| 1/2"U |
22 |
5.5-8.0 |
4.5-3.25 |
4UEIU55VKX |
0.60 |
0.9 |
11.0 |
YE4U |
YI4U |
AL...-4U(LH) |
| 5/8"U |
27 |
6.5-9.0 |
4-2.75 |
5UEIU55VKX |
0.80 |
1.2 |
13.7 |
YE5U |
YI5U |
AL...-5U(LH) |
V тип
| Размер пластины |
Шаг
|
Обозначение пластин |
Размеры, мм |
Державка |
| IC |
L, mm |
mm |
tpi |
Правая RH
|
Левая LH |
r |
X |
Y |
T |
|
| 5/8"V |
27 |
6.0-9.0 |
4-2.75 |
5VERV55VKX |
5VELV55VKX |
0.70 |
1.0 |
4.3 |
8 |
NL...-5V-8(LH) |
VS тип
| Размер пластины |
Шаг |
Обозначение пластин |
Размеры мм |
Опорная пластина |
|
| IC |
L mm |
mm |
tpi |
Правая RH |
Левая LH |
r |
X |
Y |
T |
Державка |
| 1/4"V |
11 |
0.5-1.5 |
48-16 |
2VERA55VKX |
2VELA55VKX |
0.05 |
0.8 |
2.7 |
3.2 |
NL...-2V(LH) |
| 3/8"V |
16 |
0.5-1.5 |
48-16 |
3VERA55VKX |
3VELA55VKX |
0.05 |
1.1 |
2.7 |
3.6 |
NL...-3V(LH) |
| 1.75-3.0 |
14-8 |
3VERG55VKX |
3VELG55VKX |
0.27 |
1.1 |
1.9 |
3.6 |
| 0.5-3.0 |
48-8 |
3VERAG55VKX |
3VELAG55VKX |
0.07 |
1.1 |
1.9 |
3.6 |
| 1/2"V |
22 |
3.5-5.0 |
7-5 |
4VERN55VKX |
4VELN55VKX |
0.43 |
1.1 |
2.3 |
4.8 |
NL...-4V(LH) |
Базовая форма
| Размер пластины |
Шаг |
Обозначение пластин |
Размеры мм |
Опорная пластина |
|
| IC |
L mm |
mm |
tpi |
Правая RH |
Левая LH |
r |
X |
Y |
Правая RH |
Левая LH |
Державка |
| 1/4" |
11 |
0.5-1.5 |
48-16 |
2IRA55VKX |
2ILA55VKX |
0.05 |
0.8 |
0.9 |
- |
- |
NVR...-2(LH) |
| 1/4" SCB |
11 |
0.5-1.5 |
48-16 |
2JIRA55VKX |
|
0.05 |
0.6 |
0.8 |
- |
- |
NVR...-2 |
| 3/8" |
16 |
0.5-1.5 |
48-16 |
3IRA55VKX |
3ILA55VKX |
0.05 |
0.8 |
0.9 |
YI3 |
YE3 |
AVR...-3(LH) |
| 1.75-3.0 |
14-8 |
3IRG55VKX |
3ILG55VKX |
0.21 |
1.2 |
1.7 |
| 0.5-3.0 |
48-8 |
3IRAG55VKX |
3ILAG55VKX |
0.07 |
1.2 |
1.7 |
|
3/8"
SCB
|
16 |
0.5-1.5 |
48-16 |
3JIRA55VKX |
|
0.05 |
0.6 |
0.8 |
YI3 |
- |
AVR...-3 |
| 1.75-3.0 |
14-8 |
3JIRG55VKX |
|
0.21 |
1.1 |
1.5 |
| 0.5-3.0 |
48-8 |
3JIRAG55VKX |
|
0.07 |
0.9 |
1.5 |
| 1/2" |
22 |
3.5-5.0 |
7-5 |
4IRN55VKX |
4ILN55VKX |
0.43 |
1.7 |
2.5 |
YI4 |
YE4 |
AVR...-4(LH) |
| 5/8" |
27 |
5.5-6.0 |
4.5-4 |
5IRQ55VKX |
5ILQ55VKX |
0.60 |
2.0 |
2.9 |
YI5 |
YE5 |
AVR...-5(LH) |
U тип
| Размер пластины |
Шаг
|
Обозначение пластин |
Размеры, мм |
Опорная пластина
|
Державка |
| IC |
L, mm |
mm |
tpi |
Правая +Левая RH + LH
|
r |
X |
Y |
Правая RH |
Левая LH |
|
| 1/2"U |
22 |
5.5-8.0 |
4.5-3.25 |
4UEIU55VKX |
0.60 |
0.9 |
11.0 |
YI4U |
YE4U |
AVR...-4U(LH) |
| 5/8"U |
27 |
6.5-9.0 |
4-2.75 |
5UEIU55VKX |
0.80 |
1.2 |
13.7 |
YI5U |
YE5U |
AVR...-5U(LH) |
V тип
| Размер пластины |
Шаг
|
Обозначение пластин |
Размеры, мм |
Державка |
| IC |
L, mm |
mm |
tpi |
Правая RH
|
Левая LH |
r |
X |
Y |
T |
|
| 5/8"V |
27 |
6.0-9.0 |
4-2.75 |
5VIRV55VKX |
5VILV55VKX |
0.70 |
1.0 |
4.3 |
8 |
NVR...-5V(LH) |
Обработка резьб малых диаметров
Тип "Мини-3"
| Размер пластины |
Шаг
|
Обозначение пластин |
Размеры, мм |
Минимальный диаметр отверстия |
Державка |
| IC |
L, mm |
mm |
tpi |
Правая RH |
r |
X |
F |
mm |
|
| 4.0 |
6 |
0.5-1.25 |
48-20 |
4.0KIRA55VKX |
0.05 |
0.6 |
3.8 |
6.35 |
NVR.5-4.OK |
| 6.0 |
10 |
0.5-1.5 |
48-16 |
6.0IRA55VKX |
0.05 |
0.9 |
5.3 |
10.0 |
NVR 1...-6.0 |
Тип "Мини-L"
| Размер пластины |
Шаг
|
Обозначение пластин |
Размеры, мм |
Минимальный диаметр отверстия |
Державка |
| IC |
mm |
tpi |
Правая RH |
r |
X |
F |
mm |
|
| 5.0L |
0.5-1.5 |
48-16 |
5LIRA55VKX |
0.05 |
0.9 |
4.65 |
8.0 |
NVR 10..-5L |

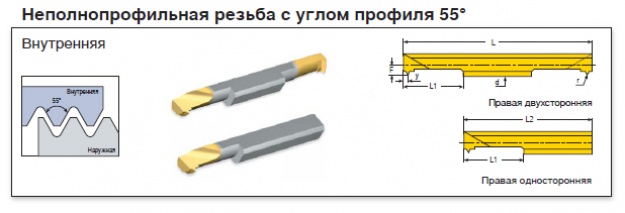

Твердосплавные монолитные резьбонарезные вставки
| Размер пластины |
Шаг
|
Обозначение вставок |
Размеры, мм |
Минимальный обрабатываемый диаметр |
Державка |
| d mm |
mm |
tpi |
Правая двусторонняя |
r |
L1 |
L2 |
L |
F |
Y |
mm |
|
| 3.0 |
0.5-1.0 |
48-24 |
3.0SIRF55VMX |
0.05 |
16 |
43 |
50 |
1.46 |
0.9 |
3.3 |
SMC..-3.0 |
| 4.0 |
0.5-1.0 |
48-24 |
4.0SIRF55VMX |
0.05 |
16 |
43 |
50 |
1.96 |
0.9 |
4.3 |
SMC..-4.0 |
| 6.0 |
0.5-1.5 |
48-16 |
6.0SIRF55VMX |
0.05 |
16 |
43 |
50 |
2.50 |
0.9 |
6.0 |
SMC..-6.0 |
Не утруждайте себя поиском подходящего резьбового инструмента по каталогу – напишите нам запрос в виде диаметра, шага, длины резьбы и типа обрабатываемого материала и наши технические специалисты подберут Вам лучшее техническое решение, предоставят информацию по режимам резания, машинном времени обработки, стоимости и наличию на складе в Москве. Не забудьте указать контакты для ответа! |
