Токарные резьбовые резцы со сменными пластинами для обработки наружных резьб и внутренних резьб с шагом 8 и 10 ниток на дюйм. Резцы различных сечений и длин, твердосплавные пластины различных конструктивных исполнений – однозубые пластины, многозубые высокопроизводительные гребенки. Твердосплавные пластины с покрытиями TiAlN, TiN, TiCN для обработки сталей, закаленных сталей, нержавеющих сталей, титана, алюминия и жаропрочных сплавов.

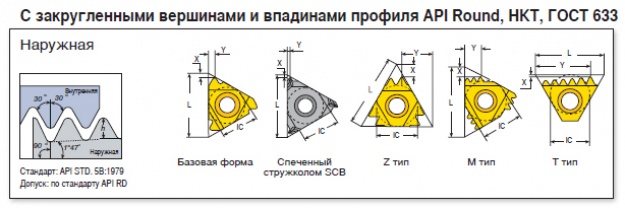

Базовая форма
| Размер пластины |
Шаг |
Обозначение |
Размеры, мм |
Опорная пластина |
Державка |
| IC |
L, mm |
tpi |
Правая RH |
h min |
X |
Y |
Правая RH |
|
| 3/8" |
16 |
10 |
3ER10APIRDVKX |
1.41 |
1.2 |
1.4 |
YE3 |
AL..-3 |
| 8 |
3ER8APIRDVKX |
1.81 |
1.3 |
1.5 |
|
3/8"
SCB
|
16 |
10 |
3ER10APIRDVKX |
1.41 |
1.2 |
1.5 |
YE3 |
AL..-3 |
| 8 |
3ER8APIRDVKX |
1.81 |
1.3 |
1.5 |
Z тип
| Размер пластины |
Шаг |
Зубья |
Обозначение |
Размеры, мм |
Опорная пластина |
Державка |
| IC |
L, mm |
tpi |
|
Правая RH |
h min |
X |
Y |
Правая RH |
|
| 1/2" |
22 |
10 |
2 |
4ER10APIRD2ZVKX |
1.41 |
3.1 |
9.9 |
YE4Z |
AL..-4Z |
| 8 |
2 |
4ER8APIRD2ZVKX |
1.81 |
3.7 |
9.6 |
M тип
| Размер пластины |
Шаг |
|
Обозначение |
Размеры, мм |
Опорная пластина |
Державка |
| IC |
L, mm |
tpi |
Зубья |
Правая RH |
h min |
X |
Y |
Правая RH |
|
| 1/2" |
22 |
10 |
2 |
4ER10APIRD2MVKX |
1.41 |
2.4 |
3.7 |
YE4M |
AL..-4 |
|
5/8"
|
27 |
10 |
3 |
5ER10APIRD3MVKX |
1.41 |
3.8 |
6.2 |
YE5M |
AL..-5M |
| 8 |
2 |
5ER8APIRD2MVKX |
1.81 |
2.9 |
4.5 |
T тип (гребенка)
| Размер пластины |
Шаг |
|
Обозначение |
Размеры, мм |
Опорная пластина |
Державка |
| IC |
L, mm |
tpi |
Зубья |
Правая RH |
h min |
X |
Y |
Правая RH |
|
| 1/2"T |
22
|
10 |
6 |
4ER10APIRD6TVKX |
1.41 |
0.1 |
16.3 |
Y4T |
AL..-4T |
| 8 |
3 |
4ER8APIRD3TVKX |
1.81 |
0.1 |
14.2 |
| 8 |
5 |
4ER8APIRD5MVKX |
1.81 |
0.1 |
16.7 |

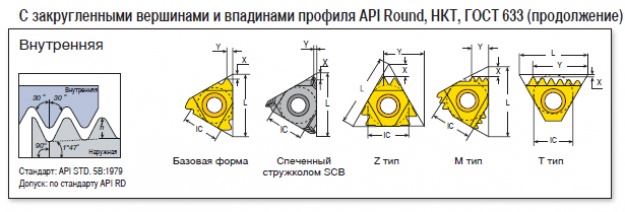

Базовая форма
| Размер пластины |
Шаг |
Обозначение |
Размеры, мм |
Опорная пластина |
Державка |
| IC |
L, mm |
tpi |
Правая RH |
h min |
X |
Y |
Правая RH |
|
| 3/8" |
16 |
10 |
3IR10APIRDVKX |
1.41 |
1.2 |
1.4 |
YI3 |
AVR..-3 |
| 8 |
3IR8APIRDVKX |
1.81 |
1.3 |
1.5 |
|
3/8"
SCB
|
16 |
10 |
3IR10APIRDVKX |
1.41 |
1.2 |
1.5 |
YI3 |
AVR..-3 |
| 8 |
3IR8APIRDVKX |
1.81 |
1.3 |
1.5 |
Z тип
| Размер пластины |
Шаг |
Зубья |
Обозначение |
Размеры, мм |
Опорная пластина |
Державка |
| IC |
L, mm |
tpi |
|
Правая RH |
h min |
X |
Y |
Правая RH |
|
| 1/2" |
22 |
10 |
2 |
4IR10APIRD2ZVKX |
1.41 |
3.1 |
9.9 |
YE4Z |
AVR..-4Z |
| 8 |
2 |
4IR8APIRD2ZVKX |
1.81 |
3.7 |
9.6 |
M тип
| Размер пластины |
Шаг |
|
Обозначение |
Размеры, мм |
Опорная пластина |
Державка |
| IC |
L, mm |
tpi |
Зубья |
Правая RH |
h min |
X |
Y |
Правая RH |
|
| 1/2" |
22 |
10 |
2 |
4IR10APIRD2MVKX |
1.41 |
2.4 |
3.7 |
YE4M |
AVR..-4 |
|
5/8"
|
27 |
10 |
3 |
5IR10APIRD3MVKX |
1.41 |
3.8 |
6.2 |
YE5M |
AVR..-5M |
| 8 |
2 |
5IR8APIRD2MVKX |
1.81 |
2.9 |
4.5 |
T тип (гребенка)
| Размер пластины |
Шаг |
|
Обозначение |
Размеры, мм |
Опорная пластина |
Державка |
| IC |
L, mm |
tpi |
Зубья |
Правая RH |
h min |
X |
Y |
Правая RH |
|
| 1/2"T |
22
|
10 |
6 |
4IR10APIRD6TVKX |
1.41 |
0.1 |
16.3 |
Y4T |
AVR..-4T |
| 8 |
3 |
4IR8APIRD3TVKX |
1.81 |
0.1 |
14.2 |
| 8 |
5 |
4IR8APIRD5MVKX |
1.81 |
0.1 |
16.7 |
Не утруждайте себя поиском подходящего резьбового инструмента по каталогу – напишите нам запрос в виде диаметра, шага, длины резьбы и типа обрабатываемого материала и наши технические специалисты подберут Вам лучшее техническое решение, предоставят информацию по режимам резания, машинном времени обработки, стоимости и наличию на складе в Москве. Не забудьте указать контакты для ответа! |
