КАТАЛОГ \ Режущий инструмент и технологическая оснастка \ Проходные резцы Iscar со сменными пластинами \ Проходные резцы PCLNR - X

Проходные резцы PCLNR - X

Обозначение	b	h	h1	l1	l2	f	Ga°	Gr°	R/L
PCLNL 2020K-12X	20.0	20.0	20.0	125.00	31.0	25.0	-6	-6	L
PCLNR 2020K-12X	20.0	20.0	20.0	125.00	31.0	25.0	-6	-6	R
PCLNL 2525M-12X	25.0	25.0	25.0	150.00	31.0	32.0	-6	-6	L
PCLNR 2525M-12X	25.0	25.0	25.0	150.00	31.0	32.0	-6	-6	R
PCLNL 3232P-12X	32.0	32.0	32.0	170.00	32.0	40.0	-6	-6	L
PCLNR 3232P-12X	32.0	32.0	32.0	170.00	32.0	40.0	-6	-6	R
PCLNL 3232P-16X	32.0	32.0	32.0	170.00	33.0	40.0	-6	-6	L
PCLNR 3232P-16X	32.0	32.0	32.0	170.00	33.0	40.0	-6	-6	R

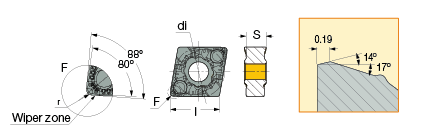

Токарные пластины CNMX-HTW к державкам

Обозначение	di	r	S	l	ft(min)	ft(max)	ap(min)	ap(max)	Сплав
CNMX 120708-HTW	12.70	0.80	6.75	12.90	0.25	0.60	1.50	6.00	IC8350 IC9350 IC8250 IC9250 IC8150 IC9150 IC807 IC907
CNMX 120712-HTW	12.70	1.20	6.75	12.90	0.30	0.80	2.00	6.00	IC8350 IC9350 IC8250 IC9250 IC8150 IC9150 IC807 IC907
CNMX 120716-HTW	12.70	1.60	6.75	12.90	0.30	1.00	2.00	6.00	IC8350 IC9350 IC8250 IC9250 IC8150 IC9150 IC807 IC907
CNMX 160712-HTW	15.87	1.20	6.35	16.10	0.30	1.00	2.00	10.50	IC8250 IC8150 IC807
CNMX 160716-HTW	15.87	1.60	6.35	16.10	0.30	1.00	2.00	10.50	IC8250 IC8150 IC807

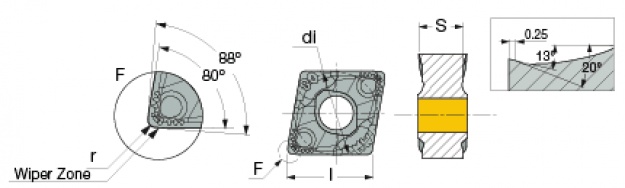

Токарные пластины CNMX-HMW. Пластины имеют очень позитивный передний угол, что уменьшает силы резания. Конструкция стружколома позволяет получить хорошую чистоту поверхности даже при высоких подачах. Используется для черновой обработки.

Обозначение	di	r	S	l	ft(min)	ft(max)	ap(min)	ap(max)	Сплав
CNMX 120708-M4MW	12.70	0.80	6.75	12.90	0.20	0.60	1.00	6.00	IC6015 IC8150 IC807
