КАТАЛОГ \ Режущий инструмент и технологическая оснастка \ Отрезные резцы Iscar со сменными пластинами \ TGFHL

TGFHL

Блоки для отрезного и канавочного инструмента.

Обозначение	h	b	B1	A1	H2	h4	L3	L
SGTBN 16-2	16.0	16.0	19.0	26.00	30.0	4.0	2.00	76.00
SGTBU 16-5G	16.0	17.0	26.0	34.00	43.0	13.0	4.00	86.00
SGTBU 20-5G	20.0	21.0	26.0	38.00	43.0	9.0	4.00	86.00
SGTBU 20-6G	20.0	19.0	32.0	38.00	50.0	13.0	5.30	100.00
SGTBU 25-5G	25.0	23.0	26.0	42.00	45.0	5.0	4.00	110.00
SGTBU 25-6G	25.0	23.0	32.0	42.00	50.0	8.0	5.30	110.00
SGTBU 25-8M	25.0	23.0	45.0	42.00	70.0	27.0	5.30	110.00
SGTBU 25C-6	25.0	23.0	32.0	42.00	50.0	8.0	5.30	110.00
SGTBU 32-25-6G	32.0	25.0	32.0	44.00	54.0	5.0	5.30	110.00
SGTBU 32-6G	32.0	29.0	32.0	48.00	54.0	5.0	5.30	110.00
SGTBU 32-8M	32.0	29.0	45.0	48.00	70.0	20.0	5.30	110.00
SGTBU 40-6G	40.0	-	32.0	60.00	57.0	-	5.30	114.00
SGTBU 40-9	40.0	41.0	52.6	66.00	81.0	22.0	8.00	130.00
SGTBU 50-9	50.0	41.0	52.6	66.00	83.0	14.0	8.00	135.00

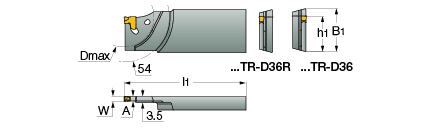

Двусторонние и односторонние лезвия для отрезки и обработки канавок с тангенциальным крепением пластин.

Обозначение	B1	W min	W max	A	l1	h1	D max	R/L
TGFHL 26-2TR-D36	26.0	1.80	2.40	1.65	110.00	21.4	36.0	L
TGFHL 26-2TR-D36R	26.0	1.80	2.40	1.65	110.00	21.4	36.0	L
TGFHL 26-3TR-D36	26.0	2.80	3.50	2.50	110.00	21.4	36.0	L
TGFHL 26-3TR-D36R	26.0	2.80	3.50	2.50	110.00	21.4	36.0	L

Пластины TAG N-J/JS/JT это первый выбор при обработке легированной стали, нержавейки и мягких материалов. Применяются для отрезки тонкостенных деталей и труб малых диаметров. Работают на низких и средних подачах.

Обозначение	W±0.04	R±0.05	fg(min)	fg(max)	Выбор сплава
TAG N1.4J	1.40	0.16	0.03	0.10	IC830 IC808 IC807
TAG N2JS	2.00	0.02	0.03	0.08	IC830 IC808
TAG N2J	2.00	0.20	0.04	0.12	IC830 IC808 IC20
TAG N2JT	2.00	0.20	0.04	0.10	IC830 IC928 IC808 IC908
TAG N3JS	3.05	0.02	0.04	0.10	IC830 IC808
TAG N3J	3.05	0.20	0.04	0.16	IC830 IC928 IC808 IC908 IC20 IC807
TAG N3JT	3.05	0.20	0.05	0.18	IC830 IC808 IC908
TAG N4J	4.00	0.24	0.04	0.18	IC830 IC928 IC808 IC908 IC807
TAG N4JT	4.05	0.24	0.06	0.20	IC830 IC808 IC908
TAG N5J	5.05	0.25	0.05	0.20	IC830 IC808
TAG N5JT	5.05	0.25	0.06	0.22	IC830 IC908
TAG N6J	6.35	0.34	0.06	0.22	IC830 IC808
TAG N6JT	6.35	0.34	0.08	0.25	IC830 IC908
TAG N7JT	7.05	0.50	0.10	0.28	IC830 IC808
