DCN R-5D

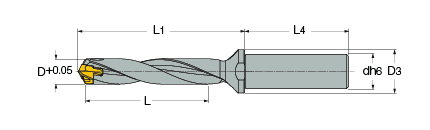

Сверла со сменными головками, цилиндрическим хвостовиком и каналом для подвода СОЖ.





  Обозначение D
minDo not mount smaller drilling heads than specified range for drill body.
D
max

L

d

D3

L1

L4
Po.
Size
  DCN 080-040-12R-5D  8.00  8.40  40.0  12.00  16.00  55.4  45.0  8.0
  DCN 085-042-12R-5D  8.50  8.90  42.0  12.00  16.00  57.7  45.0  8.0
  DCN 090-045-12R-5D  9.00  9.40  45.0  12.00  16.00  60.8  45.0  9.0
  DCN 095-048-12R-5D  9.50  9.90  48.0  12.00  16.00  63.3  45.0  9.0
  DCN 100-050-16R-5D  10.00  10.40  50.0  16.00  20.00  66.2  48.0  10.0
  DCN 105-053-16R-5D  10.50  10.90  53.0  16.00  20.00  68.7  48.0  10.0
  DCN 110-055-16R-5D  11.00  11.40  55.0  16.00  20.00  71.6  48.0  11.0
  DCN 115-058-16R-5D  11.50  11.90  58.0  16.00  20.00  74.1  48.0  11.0
  DCN 120-060-16R-5D  12.00  12.40  60.0  16.00  20.00  77.0  48.0  12.0
  DCN 125-062-16R-5D  12.50  12.90  62.0  16.00  20.00  79.5  48.0  12.0
  DCN 130-065-16R-5D  13.00  13.40  65.0  16.00  20.00  82.6  48.0  13.0
  DCN 135-068-16R-5D  13.50  13.90  68.0  16.00  20.00  85.1  48.0  13.0
  DCN 140-070-16R-5D  14.00  14.40  70.0  16.00  20.00  90.2  48.0  14.0
  DCN 145-073-16R-5D  14.50  14.90  73.0  16.00  20.00  92.7  48.0  14.0
  DCN 150-075-20R-5D  15.00  15.90  75.0  20.00  25.00  98.7  50.0  15.0
  DCN 160-080-20R-5D  16.00  16.90  80.0  20.00  25.00  105.3  50.0  16.0
  DCN 170-085-20R-5D  17.00  17.90  85.0  20.00  25.00  111.9  50.0  17.0
  DCN 180-090-25R-5D  18.00  18.90  90.0  25.00  32.00  118.5  56.0  18.0
  DCN 190-095-25R-5D  19.00  19.90  95.0  25.00  32.00  125.0  56.0  19.0
  DCN 200-100-25R-5D  20.00  20.90  100.0  25.00  32.00  131.6  56.0  20.0
  DCN 210-105-25R-5D  21.00  21.90  105.0  25.00  32.00  138.2  56.0  21.0
  DCN 220-110-25R-5D  22.00  22.90  110.0  25.00  32.00  144.8  56.0  22.0
  DCN 230-115-32R-5D  23.00  23.90  115.0  32.00  42.00  151.4  60.0  23.0
  DCN 240-120-32R-5D  24.00  24.90  120.0  32.00  42.00  158.0  60.0  24.0
  DCN 250-125-32R-5D  25.00  25.90  125.0  32.00  42.00  164.5  60.0  25.0

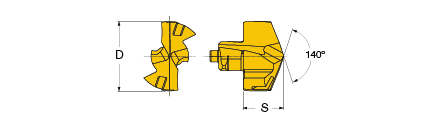

Твердосплавные гололвки ICP для сверл DCN R-5D. Предназначены для обработки углеродистой и легированной стали (группа P по ISO). Выпускаются с шагом диаметра режущей части 1 мм.





  Обозначение
D

S
Po.
Size

  Сплав
  ICP 070  7.00  4.60  7.0 IC908
  ICP 075  7.50  4.60  7.0 IC908
  ICP 078  7.80  4.60  7.0 IC908
  ICP 079  7.90  4.60  7.0 IC908
  ICP 080  8.00  5.40  8.0 IC908
  ICP 081  8.10  5.40  8.0 IC908
  ICP 082  8.20  5.40  8.0 IC908
  ICP 083  8.30  5.40  8.0 IC908
  ICP 084  8.40  5.40  8.0 IC908
  ICP 085  8.50  5.40  8.0 IC908
  ICP 086  8.60  5.40  8.0 IC908
  ICP 087  8.70  5.40  8.0 IC908
  ICP 088  8.80  5.40  8.0 IC908
  ICP 089  8.90  5.40  8.0 IC908
  ICP 090  9.00  5.80  9.0 IC908
  ICP 091  9.10  5.80  9.0 IC908
  ICP 092  9.20  5.80  9.0 IC908
  ICP 093  9.30  5.80  9.0 IC908
  ICP 094  9.40  5.80  9.0 IC908
  ICP 095  9.50  5.80  9.0 IC908
  ICP 096  9.60  5.80  9.0 IC908
  ICP 097  9.70  5.80  9.0 IC908
  ICP 098  9.80  5.80  9.0 IC908
  ICP 099  9.90  5.80  9.0 IC908
  ICP 100  10.00  6.20  10.0 IC908
  ICP 101  10.10  6.20  10.0 IC908
  ICP 102  10.20  6.20  10.0 IC908
  ICP 103  10.30  6.20  10.0 IC908
  ICP 104  10.40  6.20  10.0 IC908
  ICP 105  10.50  6.20  10.0 IC908
  ICP 106  10.60  6.20  10.0 IC908
  ICP 107  10.70  6.20  10.0 IC908
  ICP 108  10.80  6.20  10.0 IC908
  ICP 109  10.90  6.20  10.0 IC908
  ICP 110  11.00  6.60  11.0 IC908
  ICP 111  11.10  6.60  11.0 IC908
  ICP 112  11.20  6.60  11.0 IC908
  ICP 113  11.30  6.60  11.0 IC908
  ICP 114  11.40  6.60  11.0 IC908
  ICP 115  11.50  6.60  11.0 IC908
  ICP 116  11.60  6.60  11.0 IC908
  ICP 117  11.70  6.60  11.0 IC908
  ICP 118  11.80  6.60  11.0 IC908
  ICP 119  11.90  6.60  11.0 IC908
  ICP 120  12.00  7.00  12.0 IC908
  ICP 121  12.10  7.00  12.0 IC908
  ICP 122  12.20  7.00  12.0 IC908
  ICP 123  12.30  7.00  12.0 IC908
  ICP 124  12.40  7.00  12.0 IC908
  ICP 125  12.50  7.00  12.0 IC908
  ICP 126  12.60  7.00  12.0 IC908
