Серия A29

Обработка метрической резьбы в глухих отверстиях. Обрабатываемые материалы: сталь до 30 HRC, чугуны, цветные сплавы.

МАШИННЫЕ МЕТЧИКИ – правые винтовые стружечные канавки с углом наклона 15°

Для глухих отверстий
Метрическая резьба с крупным шагом: ГОСТ 8724–2002, ISO 261–1998; ГОСТ 9150–2002, ISO 68–1–1998; ГОСТ 24705–2004, ISO 724–1993; DIN 13–1÷28–1975÷2005

Материал метчиков: HSSE

Класс точности резьбы метчика/поле допуска резьбы изделия: ISO 2/6H

Форма заборного конуса: С/2-3

Обрабатываемые материалы: сталь до 30 HRC, чугуны, цветные сплавы.

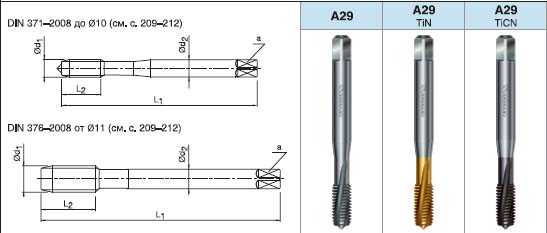

Размеры метчика, мм						Ø отверстия, мм	Позиции со склада
Ø d ₁	P	L₁	L₂	Ø d 2	a		A29 (без покрытия)	A29 TiN	A29 TiCN
2	0.4	45	8	2.8	2.1	1.6	♦	♦	♦
2.2	0.45	45	9	2.8	2.1	1.75	♦
2.3	0.4	45	9	2.8	2.1	1.9	♦
2.5	0.45	50	9	2.8	2.1	2.05	♦	♦	♦
2.6	0.45	50	9	2.8	2.1	2.1	♦
3	0.5	56	10	3.5	2.7	2.5	♦	♦	♦
3.5	0.6	56	11	4	3	2.9	♦	♦	♦
4	0.7	63	12	4.5	3.4	3.3	♦	♦	♦
5	0.8	70	14	6	4.9	4.2	♦	♦	♦
6	1	80	16	6	4.9	5	♦	♦	♦
7	1	80	16	7	5.5	6	♦	♦	♦
8	1.25	90	18	8	6.2	6.8	♦	♦	♦
9	1.25	90	18	9	7	7.8	♦	♦	♦
10	1.5	100	20	10	8	8.5	♦	♦	♦
11	1.5	100	22	8	6.2	9.5	♦
12	1.75	110	25	9	7	10.2	♦	♦	♦
14	2	110	25	11	9	12	♦	♦	♦
16	2	110	28	12	9	14	♦	♦	♦
18	2.5	125	32	14	11	15.5	♦	♦	♦
20	2.5	140	32	16	12	17.5	♦	♦	♦
22	2.5	140	32	18	14.5	19.5	♦	♦	♦
24	3	160	36	18	14.5	21	♦	♦	♦
27	3	160	36	20	16	24	♦	♦	♦
30	3.5	180	40	22	18	26.5	♦	♦	♦
33	3.5	180	40	25	20	29.5	♦	♦	♦
36	4	200	55	28	22	32	♦
39	4	200	60	32	24	35	♦
42	4.5	200	60	32	24	37.5	♦
45	4.5	220	65	36	29	40.5	♦
48	5	250	70	36	29	43	♦
52	5	250	70	40	32	47	♦
