CNMG (чистовая обработка)



Чистовая обработка.

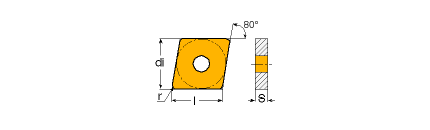

Пластины CNMG 80° для чистовой и получистовой обработки. Малые силы резания за счет острой кромки.

 Обозначение
l

di

S

r

ft(min)

ft(max)

ap(min)

ap(max)

  Grade
  CNMG 120404-NF  12.90  12.70  4.76  0.40  0.08  0.25  0.40  3.50 IC8250 IC9250 IC530N IC807 IC907 IC20N
  CNMG 120408-NF  12.90  12.70  4.76  0.80  0.08  0.25  0.80  3.50 IC8250 IC9250 IC8150 IC9150 IC807 IC907 IC20N

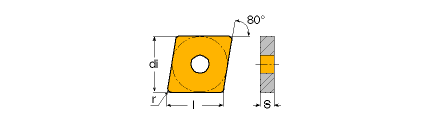

Пластины CNMG и CNGG для супер чистовой обработки.





  Обозначение
l

di

S

r

ft(min)

ft(max)

ap(min)

ap(max)

  Выбор сплава
  CNMG 120402-SF  12.90  12.70  4.76  0.20  0.03  0.25  0.30  2.00 IC428 IC520N
  CNMG 120404-SF  12.90  12.70  4.76  0.40  0.05  0.25  0.30  2.00 IC570
  CNGG 120401-SF  12.90  12.70  4.76  0.10  0.03  0.15  0.20  1.50 IC507 IC907
  CNGG 120402-SF  12.90  12.70  4.76  0.20  0.03  0.20  0.30  2.00 IC507 IC907
  CNGG 120404-SF  12.90  12.70  4.76  0.40  0.03  0.20  0.30  2.00 IC507 IC907



Двусторонние ромбические пластины с положительным передним углом и острой кромкой. Применяются для обработки пластичных материалов: цветных сплавов, низкоуглеродистых и нержавеющий сталей а также жаропрочных сплавов.





 Обозначение
l

di

S

r

ft(min)

ft(max)

ap(min)

ap(max)

  Выбор сплавов
  CNMG 120404-PP  12.90  12.70  4.76  0.40  0.14  0.30  1.00  4.00 IC10 IC3028 IC8350 IC9350 IC8250 IC9250 IC6015 IC9150 IC807 IC907
  CNMG 120408-PP  12.90  12.70  4.76  0.80  0.14  0.30  1.00  4.00 IC10 IC28 IC3028 IC8350 IC9350 IC8250 IC9250 IC6015 IC8150 IC9150 IC428 IC507 IC806 IC807 IC907
  CNMG 120412-PP  12.90  12.70  4.76  1.20  0.18  0.40  1.50  4.00 IC8250 IC20 IC507 IC807 IC907 IC20N
  CNMG 190612-PP  19.30  19.05  6.35  1.20  0.30  0.60  2.00  8.00 IC807 IC907
  CNGG 120401-PP  12.90  12.70  4.76  0.10  0.05  0.20  0.40  2.00 IC907
  CNGG 120402-PP  12.90  12.70  4.76  0.20  0.08  0.25  0.40  2.50 IC907
  CNGG 120404-PP  12.90  12.70  4.76  0.40  0.10  0.30  0.80  3.00 IC907
  CNGG 120408-PP  12.90  12.70  4.76  0.80  0.10  0.30  1.00  4.00 IC907
  CNGG 190612-PP  19.30  19.05  6.35  1.20  0.30  0.60  2.00  9.00 IC907



Наиболее популярное решение! Двусторонние ромбические пластины с положительным передним углом. Используются на чистовых и получистовых режимах для обработки углеродистой и нержавеющей стали, а также для обработки высокотемпературных сплавов.







 Обозначение
l

di

S

r

ft(min)

ft(max)

ap(min)

ap(max)

  Выбор сплава
  CNMG 090304-TF  9.70  9.53  3.18  0.40  0.12  0.35  1.00  3.00 IC8250 IC8150
  CNMG 090308-TF  9.70  9.53  3.18  0.80  0.12  0.35  1.00  4.00 IC3028 IC8250
  CNMG 120404-TF  12.90  12.70  4.76  0.40  0.12  0.35  1.00  4.00 IC3028 IC8250 IC9250 IC6015 IC9150 IC20 IC507 IC806 IC807 IC907 IC20N
  CNMG 120408-TF  12.90  12.70  4.76  0.80  0.12  0.35  1.00  4.00 IC3028 IC8350 IC8250 IC9250 IC6015 IC8150 IC9150 IC908 IC20 IC07 IC507 IC807 IC907 IC9007 IC20N
  CNMG 120412-TF  12.90  12.70  4.76  1.20  0.15  0.40  1.50  4.50 IC3028 IC8250 IC9250 IC6015 IC8150 IC9150 IC908 IC20 IC806 IC807 IC907
  CNMG 160608-TF  15.90  15.87  6.35  0.80  0.12  0.35  1.00  6.00 IC807 IC907
  CNMG 160612-TF  15.90  15.87  6.35  1.20  0.15  0.45  1.50  6.00 IC8250
  CNMG 190612-TF  19.30  19.05  6.35  1.20  0.20  0.55  1.50  6.50 IC8250
  CNGG 120408-TF  12.96  12.70  4.76  0.80  0.12  0.35  1.00  4.00 IC907
  CNGG 190612-TF  19.30  19.05  6.35  1.20  0.30  0.70  2.00  9.00 IC907
