Двусторонние ромбические пластины с положительным передним углом и острой кромкой. Применяются для обработки пластичных материалов: цветных сплавов, низкоуглеродистых и нержавеющий сталей а также жаропрочных сплавов.

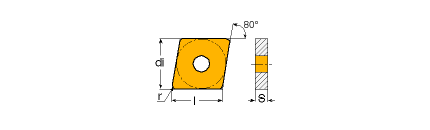

Обозначение	l	di	S	r	ft(min)	ft(max)	ap(min)	ap(max)	Выбор сплавов
CNMG 120404-PP	12.90	12.70	4.76	0.40	0.14	0.30	1.00	4.00	IC10 IC3028 IC8350 IC9350 IC8250 IC9250 IC6015 IC9150 IC807 IC907
CNMG 120408-PP	12.90	12.70	4.76	0.80	0.14	0.30	1.00	4.00	IC10 IC28 IC3028 IC8350 IC9350 IC8250 IC9250 IC6015 IC8150 IC9150 IC428 IC507 IC806 IC807 IC907
CNMG 120412-PP	12.90	12.70	4.76	1.20	0.18	0.40	1.50	4.00	IC8250 IC20 IC507 IC807 IC907 IC20N
CNMG 190612-PP	19.30	19.05	6.35	1.20	0.30	0.60	2.00	8.00	IC807 IC907
CNGG 120401-PP	12.90	12.70	4.76	0.10	0.05	0.20	0.40	2.00	IC907
CNGG 120402-PP	12.90	12.70	4.76	0.20	0.08	0.25	0.40	2.50	IC907
CNGG 120404-PP	12.90	12.70	4.76	0.40	0.10	0.30	0.80	3.00	IC907
CNGG 120408-PP	12.90	12.70	4.76	0.80	0.10	0.30	1.00	4.00	IC907
CNGG 190612-PP	19.30	19.05	6.35	1.20	0.30	0.60	2.00	9.00	IC907

Наиболее популярное решение! Двусторонние ромбические пластины с положительным передним углом. Используются на чистовых и получистовых режимах для обработки углеродистой и нержавеющей стали, а также для обработки высокотемпературных сплавов.

Обозначение	l	di	S	r	ft(min)	ft(max)	ap(min)	ap(max)	Выбор сплава
CNMG 090304-TF	9.70	9.53	3.18	0.40	0.12	0.35	1.00	3.00	IC8250 IC8150
CNMG 090308-TF	9.70	9.53	3.18	0.80	0.12	0.35	1.00	4.00	IC3028 IC8250
CNMG 120404-TF	12.90	12.70	4.76	0.40	0.12	0.35	1.00	4.00	IC3028 IC8250 IC9250 IC6015 IC9150 IC20 IC507 IC806 IC807 IC907 IC20N
CNMG 120408-TF	12.90	12.70	4.76	0.80	0.12	0.35	1.00	4.00	IC3028 IC8350 IC8250 IC9250 IC6015 IC8150 IC9150 IC908 IC20 IC07 IC507 IC807 IC907 IC9007 IC20N
CNMG 120412-TF	12.90	12.70	4.76	1.20	0.15	0.40	1.50	4.50	IC3028 IC8250 IC9250 IC6015 IC8150 IC9150 IC908 IC20 IC806 IC807 IC907
CNMG 160608-TF	15.90	15.87	6.35	0.80	0.12	0.35	1.00	6.00	IC807 IC907
CNMG 160612-TF	15.90	15.87	6.35	1.20	0.15	0.45	1.50	6.00	IC8250
CNMG 190612-TF	19.30	19.05	6.35	1.20	0.20	0.55	1.50	6.50	IC8250
CNGG 120408-TF	12.96	12.70	4.76	0.80	0.12	0.35	1.00	4.00	IC907
CNGG 190612-TF	19.30	19.05	6.35	1.20	0.30	0.70	2.00	9.00	IC907

Двусторонние ромбические пластины с притупленной режущей кромкой для получистовой и получерновой и черновой обработки сталей и чугунов.

Обозначение	l	di	S	r	ft(min)	ft(max)	ap(min)	ap(max)	Выбор сплава
CNMG 120404-GN	12.90	12.70	4.76	0.40	0.14	0.40	1.00	4.00	IC3028 IC8350 IC8250 IC9250 IC8150 IC9150 IC20 IC428 IC20N
CNMG 120408-GN	12.90	12.70	4.76	0.80	0.16	0.45	1.00	4.50	IC28 IC3028 IC8350 IC8250 IC9250 IC6015 IC8150 IC9150 IC20 IC5010 IC5005 IC530N IC807 IC907 IC9007 IC20N
CNMG 120412-GN	12.90	12.70	4.76	1.20	0.22	0.50	1.50	5.00	IC3028 IC8350 IC9350 IC8250 IC9250 IC8150 IC9150 IC428 IC5005 IC807 IC907 IC9007
CNMG 160612-GN	15.90	15.87	6.35	1.20	0.22	0.60	2.00	7.00	IC3028 IC9350 IC8250 IC9250 IC8150 IC9150 IC5010
CNMG 160616-GN	15.90	15.87	6.35	1.60	0.22	0.75	2.00	7.00	IC8250
CNMG 190608-GN	19.30	19.05	6.35	0.80	0.20	0.70	1.50	8.00	IC8250 IC9250
CNMG 190612-GN	19.30	19.05	6.35	1.20	0.25	0.70	2.00	7.98	IC3028 IC8350 IC9350 IC8250 IC9250 IC8150 IC9150
