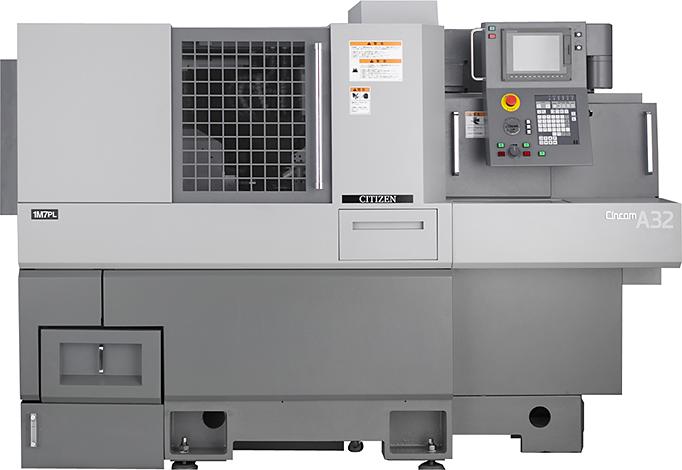

Приводные блоки для станков Citizen Cincom A32-VII
Характеристики:
- диаметр обработки – Ø32 мм
- длина токарной обработки – 320 мм
- мощность привода главного шпинделя – 5,5/7,5 кВт
- скорость быстрых перемещений – 45 м/мин
- 7 осей управления
- одновременная обработка
- модульная конструкция инструмента
- правое или левое расположение главного шпинделя
- простое обслуживание
- 6 токарных инструментов
- 4 приводных инструмента (опция: 2 или 3)
- 4 осевых инструмента для обработки с передней стороны
- 9 инструментов для обработки с тыльной стороны
- 4 приводных инструмента для обработки с тыльной стороны (опция)
- торцевой приводной инструмент (опция)
- различные держатели инструментов для вертикального инструментального модуля.
| Макс. частота вращения шпинделя, мин-1 |
8000 |
| Макс. количество инструментов, шт. |
23+ |
| Обработка: точение, сверление |
Да |
| приводным инструментом |
Да |
| приводным инструментом по оси C |
Да |
| приводным инструментом по оси Y |
Да |
| в противошпинделе |
Да |
Приводные инструменты:
Высокоточные приводные блоки (биение не более 0,003 мм)
| Станок |
Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| A 32 VII |
Осевые, диам. 31 мм, GSC-1110 |
CZ.000.A32 |
ER-16 |
1:1 |
5000 |
| Станок |
Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| A 32 VII |
Осевые с ускорением, диам. 31 мм, BSC-610 |
CZ.002.A32 |
ER-11 |
1:3 |
15000 |
| Станок |
Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| A 32 VII |
Радиальные, диам. 31 мм |
CZ.011.A32 |
ER-16 |
1:1 |
5000 |
| Станок |
Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| A 32 VII |
Радиальные с 4-мя шпинделями, диам. 31 мм, BSE-3207 |
CZ.029.A32-4 |
ER-16 |
1:1 |
5000 |
| Станок |
Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| A 32 VII |
Радиальные с 8-ю шпинделями, диам. 31 мм, BSE-3208 |
CZ.029.A32-8 |
ER-16 |
1:1 |
5000 |
| Станок |
Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| A 32 VII |
Радиальные угловые, диам. 31 мм, BSA-3107 |
CZ.021.A32 |
ER-11 |
1:1 |
5000 |
| Станок |
Тип |
Обозначение |
Корпус фрезы |
Передача |
RPM MAX |
| A 32 VII |
Для вихревого фрезерования, диам. 31 мм |
CZ.035.A20 |
|
1:1 |
6000 |
| Станок |
Тип |
Обозначение |
Диам., мм |
Передача |
RPM MAX |
| A 32 VII |
Polygon maker, диам. 31 мм, BSF-509 |
CZ.035.A32 |
10 |
1:1 |
5000 |
|
