Приводные блоки для станков Citizen Cincom K12E-VII / K16E-VII



Характеристики:



• диаметр обработки – Ø12 мм
• длина токарной обработки – 200 мм
• 7 осей управления
• частота вращения главного шпинделя – 15000 мин^-1
• одновременная обработка
• скорость быстрых перемещений – 34 м/мин
• масляное охлаждение главного шпинделя
• модульная конструкция инструмента
• малая занимаемая площадь
• 6 токарных инструментов
• 4 приводных инструмента
• 4-позиционный блок осевых инструментов для обработки с передней стороны
• 4-позиционный блок осевых инструментов для обработки с тыльной стороны
• 3 торцевых приводных инструмента для обработки с передней и тыльной стороны (опция)

Макс. частота вращения противошпинделя, мин-1	10000
Макс. количество инструментов, шт.	18+
Макс. мощность привода гл. движения, кВт	3,7
Обработка: точение, сверление	Да
приводным инструментом	Да
приводным инструментом по оси C	Да
приводным инструментом по оси Y	Да
в противошпинделе	Да

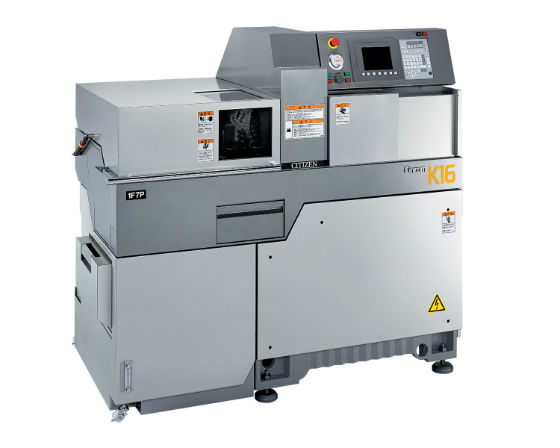

Характеристики:

• диаметр обработки – Ø16 мм
• длина токарной обработки – 200 мм
• 7 осей управления
• главный шпиндель 15000 мин^-1
• одновременная обработка
• скорость быстрых перемещений – 34 м/мин
• масляное охлаждение главного шпинделя
• модульная конструкция инструмента
• малая занимаемая площадь
• 6 токарных инструментов
• 4 приводных инструмента
• 4-позиционный блок осевых инструментов для обработки с передней стороны
• 4-позиционный блок осевых инструментов для обработки с тыльной стороны
• 3 торцевых приводных инструмента для обработки с передней и тыльной стороны (опция)

Макс. частота вращения противошпинделя, мин-1	10000
Макс. количество инструментов, шт.	18+
Макс. мощность привода гл. движения, кВт	3,7
Обработка: точение, сверление	Да
приводным инструментом	Да
приводным инструментом по оси C	Да
приводным инструментом по оси Y	Да
в противошпинделе	Да



Приводные инструменты:

Высокоточные приводные блоки (биение не более 0,003 мм)



Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Осевые, диам. 24 мм, GSC-807	CZ.000.K12/K16	ER-11	1:1	6000



Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Осевые ускорительные, диам. 24 мм, GSC-807 (3X)	CZ.002.K12/K16	ER-11	1:3	18000



Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Осевые двойные, диам. 24 мм, GSC-860	CZ.023.K12/K16	ER-11	1:1	6000



Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Осевые двойные ускорительные, диам. 24 мм, GSC-860S	CZ.23.K12/K16S	ER-11	1:1/1:2	6000/12000





Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Радиальные, диам. 24 мм, GSE-2607	CZ.011.K12/K16	ER-11	1:1	6000





Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Радиальные ускорительные, диам. 24 мм, GSE-2607-2х	CZ.013.K12/K16	ER-11	1:2	12000



Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Радиальные (противошпиндель), диам. 24 мм, GSE-2707	CZ.033.K12/K16	ER-11	1:1	6000





Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Радиальные (противошпиндель), диам. 24 мм, GSE-2707(2Х)	CZ.013.K12/K16S	ER-11	1:2	12000



Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Радиальные двусторонние, диам. 24 мм, GSE-2807	CZ.008.K12/K16	ER-11	1:1	6000





Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Радиальные двусторонние с ускорением, диам. 24 мм, GSE-2307-2х	CZ.008.K12/K16S	ER-11	1:2	12000





Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Радиальные с тремя шпинделями, диам. 24 мм	CZ.029.K12/K16-3	ER-8	1:1	6000





Станок	Тип	Обозначение	Цанга	Передача	RPM MAX
K12E-VII / K16E-VII	Радиальные с четырмя шпинделями, диам. 24 мм, GSE-2007	CZ.029.K12/K16-4	ER-11	1:1	6000
