Высокоточные приводные блоки (биение не более 0,005 мм) для станков CMZ марок TL-15M / TB-46M / TB-63M / TB-67M
Стандартные позиции для заказа:
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые |
MZ.000.15M |
ER-25 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые с ускорением |
MZ.002.15M |
ER-11 |
1:5 |
15000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые с подачей СОЖ |
MZ.005.15M |
ER-25 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные |
MZ.010.15M |
ER-25 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные |
MZ.011.15M |
ER-16A |
1:1 |
4000 |
| Тип |
Обозначение |
Диам., мм |
Передача |
RPM MAX |
| Радиальные |
MZ.015.15M |
22 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные с возможностью подачи СОЖ под высоким давлением |
MZ.016.15M |
ER-25 |
1:1 |
4000 |
| Тип |
Обозначение |
Диам., мм |
Передача |
RPM MAX |
| Для дисковых пил |
MZ.030.15M |
27 |
1:1 |
4000 |
| Тип |
Обозначение |
Диам., мм |
Передача |
RPM MAX |
| Polygon Maker |
MZ.034.15M |
16 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Для обработки внутренних поверхностей труб |
MZ.040.15M |
ER-11 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые, с регулировкой. Ось Y +/- 25 мм |
MZ.050.15M |
ER-16A |
1:1.4 |
4000 |

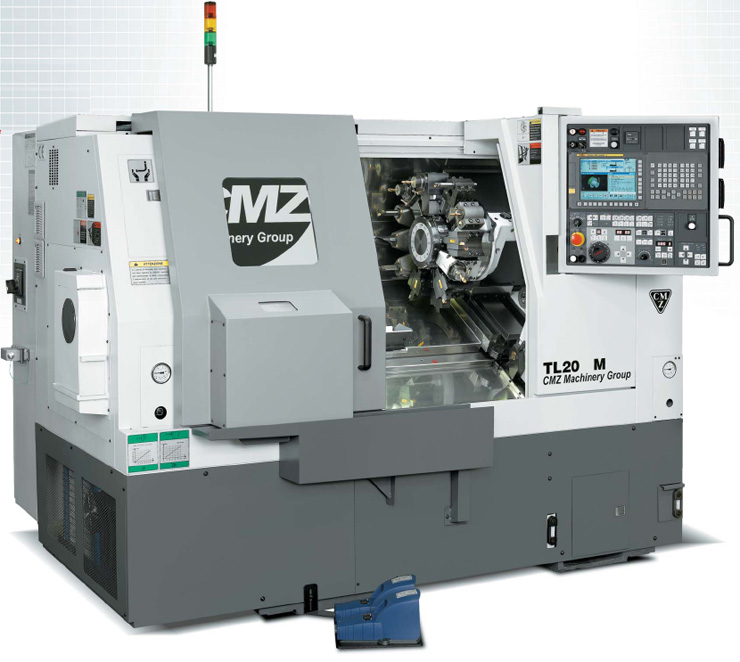

Высокоточные приводные блоки (биение не более 0,005 мм) для станков CMZ марок TL-20M / TB-25M / TC-25M
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые |
MZ.000.20M |
ER-32 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые с подачей СОЖ |
MZ.005.20M/A |
ER-32A |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые с подачей СОЖ |
MZ.005.20M/B |
ER-40 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные |
MZ.010.20M |
ER-32 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные двойные |
MZ.008.20M |
ER-32 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные с осью Y |
MZ.051.20M |
ER-25A |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Угловые с фиксацией на любой угол и ускорением |
MZ.012.20M |
ER-20 |
1:3 |
12000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные с возможностью подачи СОЖ под высоким давлением |
MZ.016.20M |
ER-50 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные угловые |
MZ.021.20M/A |
ER-20A |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные угловые |
MZ.021.20M/B |
ER-16A |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные угловые |
MZ.021.20M/C |
ER-32 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные со смещением |
MZ.021.32M |
ER-16A |
1:1 |
4000 |
| Тип |
Обозначение |
Диам., мм |
Передача |
RPM MAX |
| Polygon Maker |
MZ.034.32M |
16 |
1:1 |
4000 |
| Тип |
Обозначение |
Диам., мм |
Передача |
RPM MAX |
| Осевые для дисковых пил |
MZ.038.32M |
22 |
1:1 |
4000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые фиксированные с любым значением по оси Y, с ускорением |
MZ.050.20M/A |
ER-20 |
1:2 |
8000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые фиксированные с любым значением по оси Y |
MZ.050.20M/B |
ER-25 |
1:1 |
4000 |

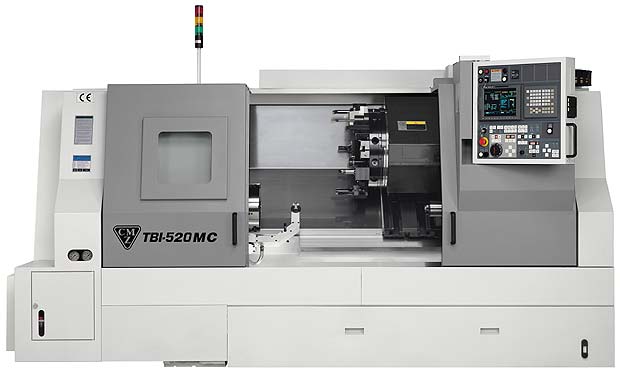

Высокоточные приводные блоки (биение не более 0,005 мм) для станков CMZ марок TBI-520 (VDI-50)
Стандартные позиции для заказа:
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые, VDI-50 |
MZ.000.50 |
ER-40 |
1:1 |
3000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые со смещением, VDI-50 |
MZ.001.50 |
ER-40 |
1:1 |
3000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые с возможностью подачи СОЖ, VDI-50 |
MZ.005.50 |
ER-40 |
1:1 |
3000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Осевые со смещением и возможностью подачи СОЖ под высоким давлением, VDI-50 |
MZ.006.50 |
ER-40 |
1:1 |
3000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные, VDI-50 |
MZ.010.50 |
ER-40 |
1:1 |
3000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные, VDI-50 |
MZ.011.50 |
ER-40 |
1:1 |
3000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные с возможностью подачи СОЖ под высоким давлением, VDI-50 |
MZ.016.50 |
ER-40 |
1:1 |
3000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные с возможностью подачи СОЖ под высоким давлением, VDI-50 |
MZ.017.50 |
ER-40 |
1:1 |
3000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные угловые, VDI-50 |
MZ.021.50 |
ER-32 |
1:1 |
3000 |
| Тип |
Обозначение |
Диам., мм |
Передача |
RPM MAX |
| Для дисковых пил, VDI-50 |
MZ.030.50 |
25.4 |
1:1 |
3000 |
| Тип |
Обозначение |
Цанга |
Передача |
RPM MAX |
| Радиальные с любым значением по оси Y, VDI-50 |
MZ.051.50 |
ER-32A |
1:1 |
3000 |
|
