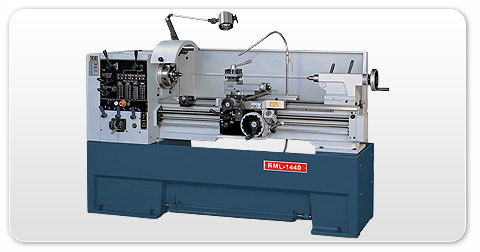

RML 1440 (РМЦ 1000, Ø 360)

Информация о производителе

Основанная в 1994 году компания «SUN MASTER» (Shun Chuan Machinery Ind Co., Ltd.), специализируется на разработке и производстве высокоточных токарных металлообрабатывающих станков. Производственные площади расположены в Тайване. За 18 лет плодотворной работы накоплен богатый арсенал технических решений и оптимизирован выпуск качественных и недорогих токарных станков.
Компания завоевала безупречную репутацию за надежность своей продукции. Станки «SUN MASTER» поставляются в более чем 60 стран Европы, Азии, Америки, Ближнего Востока и Африки. В соответствии со спросом и конъектурой рынка металлообрабатывающего оборудования постоянно разрабатываются новые модели токарных станков, а также обеспечивается гибкий выбор опциональных принадлежностей для серийно производимых моделей.



Особенности конструкции



•    Все литые детали станка проходят процедуру снятия внутренних напряжений.
•    Направляющие закалены и покрыты антифрикционным полимером Turcite B.
•    Ножной тормоз по всей длине станка.
•    Контроль постоянной скорости резания (опция).
•    Широко стоящие направляющие позволяют гасить вибрацию.
•    Низкий уровень шума.
•    Встроенный насос и устройство подачи СОЖ



Технические характеристики Модель: RML-1440
Высота центров, мм 180
Наибольший диаметр над станиной, мм 360
Наибольший диаметр над выемкой в станине, мм 533
Наибольший диаметр над суппортом, мм 214
РМЦ, мм 1000
Ширина станины, мм 260
Ширина ГАПа, мм 135
Передняя бабка и главный шпиндель
Конус, торец шпинделя D 1-6
Внутренний конус MK №6
Диаметр отверстия в шпинделе, мм 52,5
Частота вращения шпинделя, об/мин

8 шагов (70-1800)

Суппорт
Длина на станине, мм 513
Поперечное перемещение суппорта, мм 220
Ход верхнего суппорта, мм 130
Диапазон нарезаемых резьб и подачи
Дюймовые резьбы 45 резьб (2-72 нитки на дюйм)
Метрические резьбы 39 резьб (0,2-14 мм)
Диаметральные резьбы 21 резьба (8-44 D.P.)
Диапазон продольных подач, мм 0,05 - 1,7
Диапазон поперечных подач, мм 0,025 - 0,85
Задняя бабка
Диаметр пиноли, мм 52
Ход пиноли, мм 152
Конус пиноли MK №4
Мощности двигателей
Мощность шпинделя, кВт 5HP4P
Мотор насоса СОЖ, кВт 1/8HP
Габариты
Масса, кг (нетто/брутто) 1350/1500
Габариты упаковки, ДхШхВ, мм 2270х1120х1745

 Стандартная комплектация:

1. 3-х кулачковый патрон;

2. Фланец под патрон диам. 228,6 мм;

3. Система охлаждения;

4. Неподвижный центр МТ4 х 2 шт.;

5. Неподвижный центр МТ4 с твердосплавным наконечником;

6. Регулируемые опоры х 6 шт.;

7. Защита от брызг по всей длине;

8. Освещение рабочей зоны;

9. Ящик с инструментами для обслуживания станка;

10. Инструкция по эксплуатации на русском языке.



Дополнительная комплектация:

1. 4-х кулачковый патрон диам. 254 мм;

2. 3-х кулачковый патрон диам. 228,6 мм;

3. Неподвижный люнет с роликовыми опорами;

4. Подвижный люнет с бронзовыми опорами;

5. Цанговый патрон;

6. Цанги 3-25 мм;

7. Конусная линейка;

8. Планшайба диам. 305 мм;

9. Сверлильный патрон с планшайбой;

10. Центр вращающийся МТ4;

11. Быстросменная резцедержка;

12. Микрометрический упор продольного хода;

13. УЦИ по двум осям (MITUTOYO);

14.Защита патрона с выключателем;

15. Европейский сертификат безопасности CE;

16. Защита ведущего вала;

17. Гидрокопировальное устройство;

18. Шлифовальная головка.



Дополнительные услуги:

1. Пуско-наладочные работы;

2. Обучение персонала заказчика;

3. Ремонт и модернизация оборудования;

4. Комплектация режущим инструментом.
